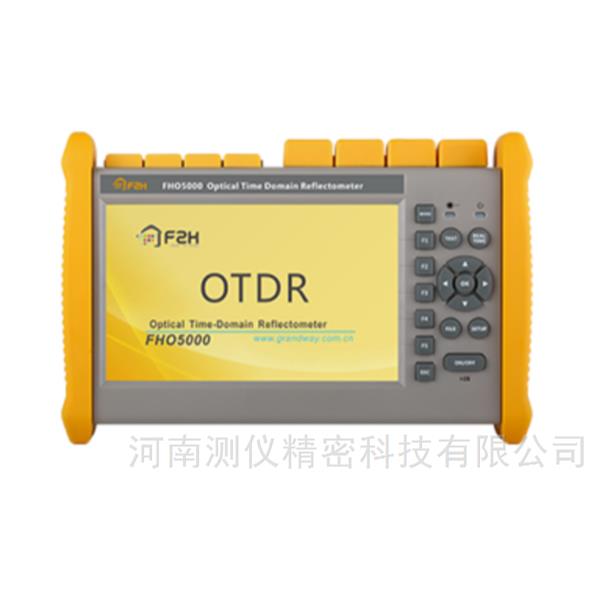

?GRANDWAY FHO5000 光時域反射儀一鍵測試,實時測試和光眼測試、智能多脈沖寬度分析，可直觀顯示光纖鏈路的所有事件，FHO5000 系列 OTDR 是一款多功能的光纖測試工具。功能涵蓋了不同的光網絡測試,多種波長和動態的組合測試。簡單和人性化的操作，將會使它成為光纖網絡測試的得力助手。
產品型號：OTDR廠商性質：代理商更新時間：2025-11-05訪 問 量：211
立即咨詢
聯系電話：13503716769
FHO5000 系列 OTDR 是一款多功能的光纖測試工具。功能涵蓋了不同的光網絡測試,多種波長和動態的組合測試。簡單和人性化的操作，將會使它成為光纖網絡測試的得力助手。
一鍵測試,實時測試和光眼測試
8GB測試數據存儲
200km長距測試
26~45dB多動態范圍
7-英寸彩色觸摸屏
1m高度防摔
智能多脈沖寬度分析，可直觀顯示光纖鏈路的所有事件
超短盲區幫助識別短距光纖
測試兩個分光器光纖線路1×4 + 1×16
測試一根分光器光纖線路
測試兩個分光器光纖線路1×4+1×16
通過以太網端口遠程控制FHO5000
易于導出，制作報告
背光調節，強光下屏幕清晰可見
技術參數：
| 項目 | 參數 |
| 脈沖寬度 | SM | 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs |
| MM | 850nm：3ns，5ns，10ns，20ns，50ns，100ns，200ns，500ns，1us 1300nm：3ns，5ns，10ns，20ns，50ns，100ns，200ns，500ns，1us，2us | |
| 測試范圍 | SM | 100m、500m、2km、5km、10km、20km、40km、80km、120km、160km、240km |
| MM | 850nm：500m，2km，5km，10km 1300nm：500m，2km，5km，10km，20km，40km，80km |
| 采樣分辨率 | 最小 0.05m |
| 采樣點 | 128,000 |
| 線性度 | ≤0.05dB/dB |
| 損耗閾值 | 0.01dB |
| 損耗分辨率 | 0.001dB |
| 距離分辨率 | 0.01m |
| 距離精度 | ±(1m+測試距離×3×10 -5 +采樣分辨率) （不計折射率誤差） |
| 數據存儲 | ≥ 160000 條 |
| 紅光源 | 10mW，CW/2Hz |
| 接口 | RJ-45，3*USB（Type A×2，Type B×1） |
| 顯示器 | 7 英寸 TFT-LCD（觸摸屏為可選） |
| 電池 | 7.4V/4.4Ah 鋰電池（帶空運許可證），6 小時連續工作 |
| 溫度 | 工作溫度：-10℃~+50℃；存儲溫度：-20℃~+70℃ |
| 濕度 | ≤ 95%（無冷凝） |
| 尺寸/重量 | 253×168×73.5mm / 1.5kg（帶電池） |
| 配件 | 腕帶，充電適配器，電池，USB線，快速指南，攜帶包 |
| 可選 | SC / LC適配頭，光功率計，光源，觸摸屏，WiFi，端檢儀 |
| 型號 | 波長 | 動態范圍 | 盲區 |
| FHO5000-D26 | 1310/1550nm | 26/24dB | 0.8/4m |
| FHO5000-D35 | 35/33dB | 0.8/4m | |
| FHO5000-D40 | 40/38dB | 1/4m | |
| FHO5000-D43 | 43/41dB | 1/5m | |
| FHO5000-D45 | 45/43dB | 0.8/3.6m | |
| FHO5000-TP35 | 1310/1490/1550nm | 35/33/33dB | 0.8/4m |
| FHO5000-T40F | 1310/1550/1625nm | 40/38/38dB | 1/4m |
| FHO5000-T43F | 43/41/41dB | 1/5m | |
| FHO5000-T45F | 45/43/43dB | 0.8/3.6m | |
| FHO5000-M21 | 850/1300nm | 19/21dB | 1.2/8m |
| FHO5000-MD21 | 850/1300nm | 19/21dB | 1.2/8m |
| 1310/1550nm | 35/33dB | 0.8/4m | |
| FHO5000-MD22 | 850/1300nm | 19/21dB | 1.2/8m |
| 1310/1550nm | 40/38dB | 1/4m |
| OTDR 主體 | 鋰電池 | 攜帶包 |
| 腕帶 | 適配器 | 充電線 |
| USB 線 | 校準報告 | 用戶指南 |
